渦街流量計的公式原理
發布時間：2022-08-24 08:56:01
理論上介質的質量流量等于體積流量與密度的乘積，如果使用不具有溫度補償功能的渦街流量計測量流量，同時又要得到質量流量，需要通過在流量計中設置固定的工況介質密度來實現固定補償將體積流量轉換為質量流量后輸出，或者流量計輸出體積流量，在DCS中輸人固定的密度進行補償,從而得到介質的質量流量。但由于負荷的變化，飽和蒸汽壓力可能存在大幅波動，采用這種方式得到的質量流量，與實際流量會有較大的偏差。

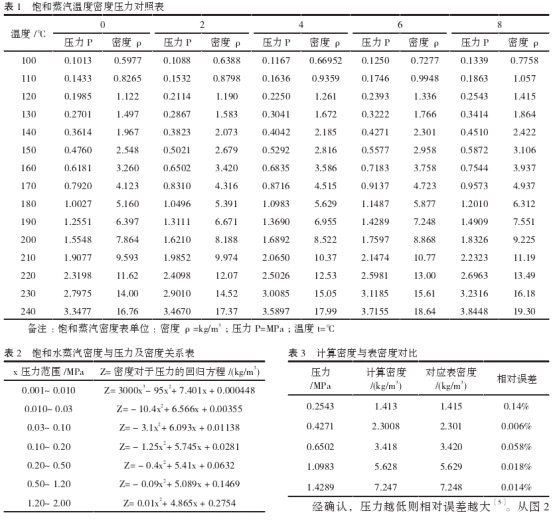

根據經驗公式，飽和水蒸汽密度與壓力及密度的關系(4)如表2。
根據工廠正常生產時，低壓鍋爐房給工藝蒸汽壓力不會低于0.2MPa不會高于1.6MPa。在這個壓力范圍取5個點根據公式計算，參照對應表確認準確度，見表3。

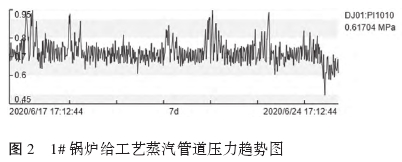

經確認，壓力越低則相對誤差越大。從圖2中可以看出，工廠正常生產時在這區間內的渦街流量計測量值均相對誤差在允許范圍之內。
