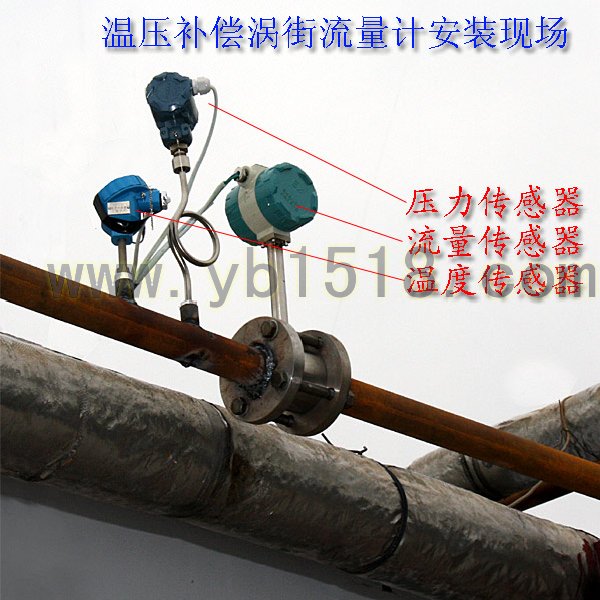

溫壓補償型渦街流量計
發布時間：2021-05-22 17:43:39

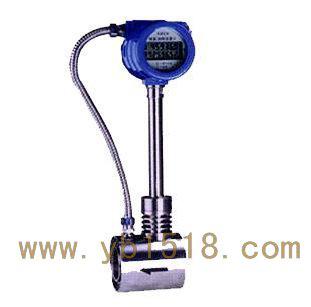

一、HD-LU溫度補償渦街流量計產品概述：
專為測量飽和蒸汽而設計，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。
二、HD-LU溫度補償渦街流量計主要特點
通過一體化溫度補償渦街流量計，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。
三、HD-LU溫度補償渦街流量計技術參數
●測量介質
飽和蒸汽
●公稱口徑
DN25～DN500
●介質溫度
-40℃～+150℃； -40℃～+280℃； -40℃～+350℃；
-40℃～+420℃（需選配傳感頭不斷流拆裝型）
●精度等級
1.5級、1.0級（首選） 、0.5級、0.2級（需協議供貨）
●渦街可測流量范圍
液 體：0.4m/s～10m/s
氣體、蒸汽：4m/s～70m/s
●放大器選擇
溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）
● 防爆等級
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
●防護等級
IP54、IP65
●表體材質
1Cr18Ni9Ti（其它材質協議供貨）

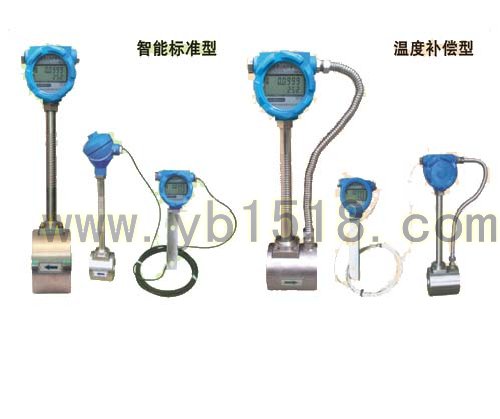

四、溫度補償渦街流量計型號及功能選擇
LUGB……………滿管式渦街流量傳感器
A-LUGB型滿管式渦街表體連接形式
1 法蘭連接式（溫壓補償式渦街必選型）
2 法蘭卡裝式（首選型）
B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
C-渦街口徑
D-輸出信號
0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出（ 溫壓補償型為三線制）
2 無信號輸出現場顯示
E-可測最高介質溫度
0 -40℃～+150℃
1 -40℃～+280℃（LUCB型插入式渦街250℃）
2 -40℃～+350℃（LUCB型插入式渦街不可選）
3 -40℃～+420℃（只限傳感頭不斷流拆卸型）
F-防爆等級
0 無防爆認證，防護等級為IP54、IP65
1 本安防爆型，防爆等級為ExiaⅡCT4
2 隔爆防爆型，防爆等級為ExdⅡCT6
G-渦街放大器顯示形式
0 無現場顯示型
1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）
H-儀表精度等級
0 1.0級（LUGB型首選，LUCB型需協議供貨）
1 0.5級（只限LUGB型渦街）
2 0.2級（只限LUGB型渦街，需協議供貨）
3 2.5級（LUCB型插入型渦街首選型）
4 1.5級（LUCB型插入式渦街需協議供貨）
5 低流速型渦街（表體內直接縮徑，精度≥1.5級）
I-放大器安裝形式
0 表體與放大器不分離型
1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）
2 潛水型渦街
J-渦街放大器工作電源
0 12VDC供電
1 24VDC供電
2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
K-渦街檢測功能及放大器顯示形式
0 無補償式 （無溫度、壓力補償功能）
1 現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用?？娠@示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等?？赏瑫r(shí)選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）
2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等?？赏瑫r(shí)選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
3 現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算?？娠@示瞬時質量流量、累積質量流量或溫度、壓力等?？蛇x擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
HD-LUGB型滿管式渦街傳感頭安裝形式
0 傳感頭斷流拆裝式
1 傳感頭不斷流拆裝式（≥350℃渦街必選型）
M-通訊方式
0 無通訊
1 R485通訊（只限智能式放大器）
2 R232通訊（只限智能式放大器）
N-HART協議
0 無HART協議
1 帶HART協議（需協議供貨）
Q-濾波方式
0 普通方式
1 智能數字濾波方式（需協議供貨）
