輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能） 供電電源：12～45V.DC(詳見負載特性圖) 負載特性： 電源影響：<0.005%輸出量程/V 負載影響：電源穩定時，無負載影響。 測量精度：調校量程的±0.1%，±0.2 （標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。） 量 程 比：10：1或100比1 |
 |
|
阻 尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱 工作環境：環境溫度 -29～93℃（模擬放大器） -29～75℃（數字/智能放大器） -29～65℃（帶顯示表頭） 環境濕度 0～95% 防護特性：防護能力 IP65 防爆類型：隔爆型 Exd II BT4-6 本安型 Exia II CT5 靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。 電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。 指示表(%)：液晶數顯 精度±0.2% 振動影響：任何方向200Hz振動時，±0.05%/g。 安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。 重 量：3.9Kg（不包括附件） 注：① 遠傳差壓變送器的靜壓還取決于選定法蘭的規格。

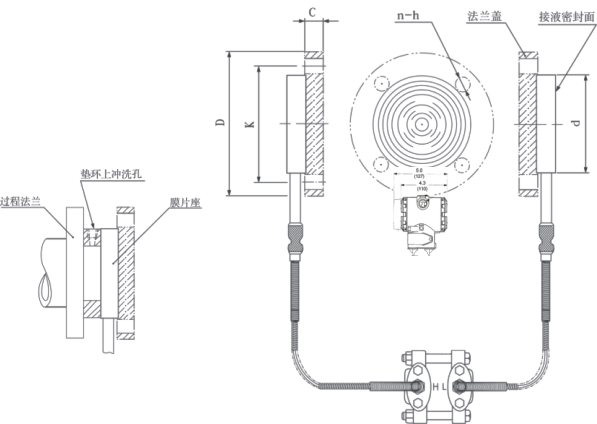

② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。 ③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。 ④ 靜壓和溫度影響，均是在最大量程時測得。 ⑤ DP型遠傳差壓變送器兩側的毛細管最大長度為7.5米，兩側長度差為4.5米。 平法蘭（RFW）遠傳差壓變送器

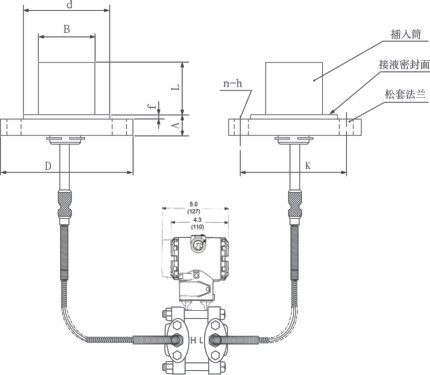

 凸法蘭式（EFW）遠傳差壓變送器

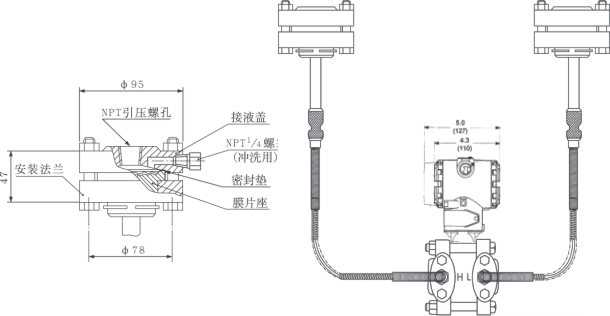

 扁平式（PFW）遠傳差壓變送器
 |
|
|
法蘭規格
|
法蘭尺寸
|
墊 環
|
安裝尺寸
|
插入筒
|
||||||||||
|
代號
|
通徑
|
壓力
等級 |
外徑
D |
凸徑
d |
凸高
f |
厚度
|
直徑
F |
孔徑
φ |
分布圓
K |
孔數
n |
直徑
h |
直徑
B |
凸出長度
L |
|
|
A
|
E
|
|||||||||||||
|
0A1
|
1"
|
150Lb
|
108
|
___
|
5.5
|
20
|
24
|
66.5
|
27
|
79.4
|
4
|
15
|
___
|
___
|
|
0A3
|
300Lb
|
124
|
23
|
88.9
|
19
|
|||||||||
|
0A6
|
600Lb
|
|||||||||||||
|
1A1
|
11/2"
|
150Lb
|
127
|
79
|
42
|
98.4
|
15
|
|||||||
|
1A3
|
300Lb
|
156
|
26
|
114.3
|
23
|
|||||||||
|
1A6
|
600Lb
|
28
|
||||||||||||
|
2A1
|
2"
|
150Lb
|
152
|
92
|
23
|
92
|
52
|
120.6
|
19
|
暫供
60 |
50 (2")
100(4") 150(6") |
|||
|
2A3
|
300Lb
|
165
|
26
|
127
|
8
|
|||||||||
|
2A6
|
600Lb
|
31
|
||||||||||||
|
3A1
|
3"
|
150Lb
|
191
|
127
|
27.5
|
127
|
79
|
152.4
|
4
|
19
|
77
|
|||
|
3A3
|
300Lb
|
210
|
32.5
|
168.3
|
8
|
23
|
||||||||
|
3A6
|
600Lb
|
37.5
|
||||||||||||
|
4A1
|
4"
|
150Lb
|
229
|
157
|
28
|
157
|
103
|
190.5
|
19
|
95
|
||||
|
4A3
|
300Lb
|
254
|
33.5
|
200
|
23
|
|||||||||
|
4A6
|
600Lb
|
273
|
43.5
|
216
|
25
|
|||||||||
|
代號 測量范圍 （KPa）
|
|||
|
3
4 5 6 7 8 |
0 － 1.3
0 － 6.2 0 － 31.1 0 － 117 0 － 345 0 － 1170 |
～ 7.5
～ 37.4 ～ 186.8 ～ 689.5 ～ 2068 ～ 6895 |
注：1、選用量程代號3時，必須配用通徑為4"法蘭。
2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。 3、遠傳裝置RFW可選量程代號7、8。 |
|
代號 輸出形式
|
|
|
SF
S |
4～20mA.DC 數字放大器，兼有開方輸出，并帶4位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊 |
|
代號 容室和接頭材質 隔離膜片材質
|
|
|
12 碳鋼 316鋼
22 316鋼 316鋼 |
注：一般選用代號12，在潮濕和腐蝕場合時選代號22。
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
